Pręty, wały ZOBACZUKRYJ

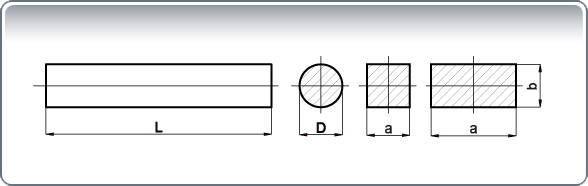

rys-1



Pręty, wały

D,a,b [mm]

L max [mm]

Masa [kg]

min

max

Pręty okrągłe

90

500

6000

80-3500

Pręty kwadratowe

70

500

Pręty prostokątne

70

500

Wały odsadzane

Wg indywidualnych ustaleń

D – średnica zewnętrzna

a,b – boki kostki

Odkuwki spoza zakresu wymiarowego podanego w tabeli wykonujemy na podstawie indywidualnej kalkulacji.

Pierścienie,krążki,kostki,tuleje ZOBACZUKRYJ

Pierścienie, krążki, kostki, tuleje

D,a,b [mm]

d [mm]

H max [mm]

Masa [kg]

min

max

min

max

max

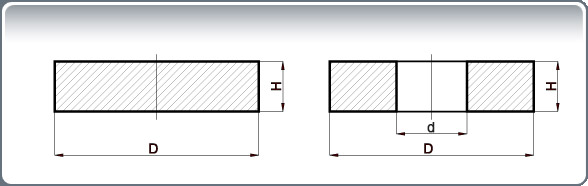

Krążki pełne i przebijane

150

700

80

180

600

50-1500

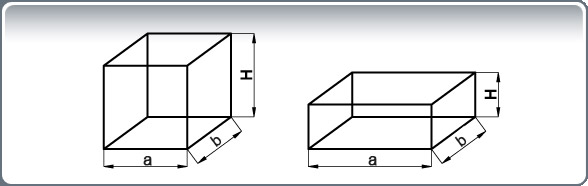

Kostki pełne i przebijane

200

500

80

180

600

50-1500

Pierścienie rozkuwane

200

1250

200

1000

800

100-2300

Tuleje rozkuwane

200

500

80

300

3000

100-2300

Pierścienie kształtowe

Wg indywidualnych ustaleń

100-2300

D – średnica zewnętrzna

a,b – boki kostki

d – średnica wewnętrzna

Odkuwki spoza zakresu wymiarowego podanego w tabeli wykonujemy na podstawie indywidualnej kalkulacji.
